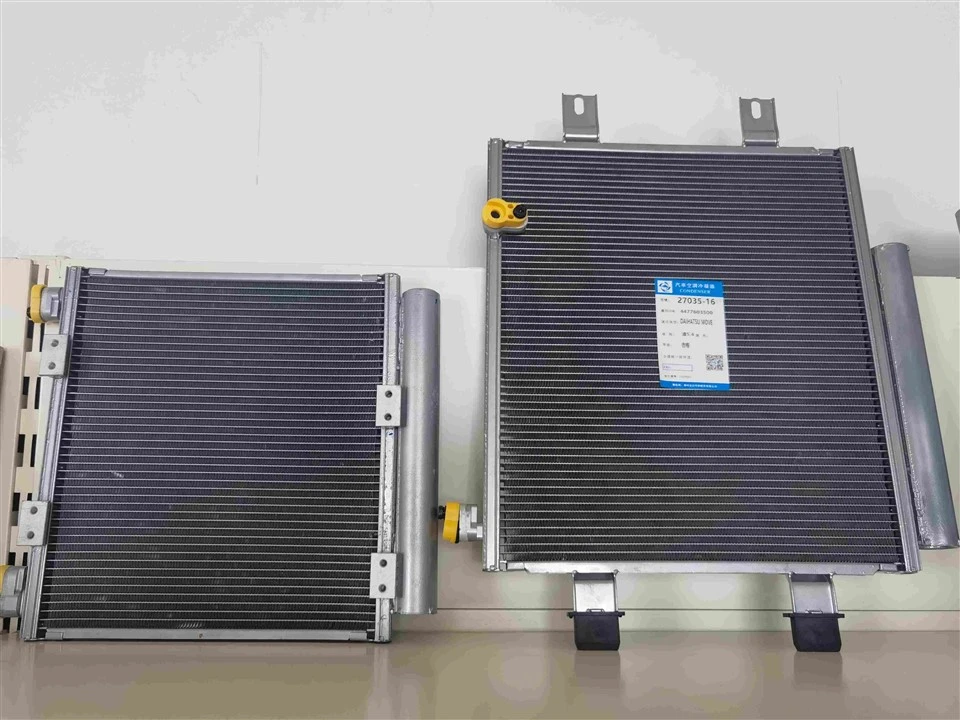

Skambjaturi tas-Sħana Mikrokanali (MCHEs): Ittrasforma Kondensaturi CRAC għall-Effiċjenza taċ-Ċentru tad-Data

Għaċ-ċentri tad-dejta, il-kondensaturi tal-Kondizzjonatur tal-Arja tal-Kamra tal-Kompjuter (CRAC) huma jagħmlu-jew-joqogħdu biex iżommu l-prestazzjoni tas-server u jbaxxu l-PUE (Effettività tal-Użu tal-Enerġija). L-iskambjaturi tas-sħana tat-tubu-tradizzjonali tal-pinen ta' spiss ma jkunux qosra-huma goffi, ineffiċjenti, u ta' manutenzjoni-għoli. DaħħalSkambjaturi tas-Sħana Mikrokanali (MCHEs): inġinerija b'kanali tal-fluss mikroskala (0.1–2 mm), struttura integrata kollha tal--aluminju, u brazing bil-vakwu, MCHEs isolvu dawn il-punti ta 'uġigħ filwaqt li jagħtu valur tanġibbli għall-operazzjonijiet taċ-ċentru tad-dejta. Hawn taħt hawn kif jispikkaw, flimkien mat-tweaks tad-dwana li jimmassimizzaw l-impatt tagħhom.

Vantaġġi ewlenin tal-Applikazzjoni: Issolvi l-Ikbar Punti ta 'Uġigħ taċ-Ċentru tad-Data

L-MCHEs mhux biss "jittejbu" fuq kondensaturi tradizzjonali-jiddefinixxu mill-ġdid x'inhu possibbli għaċ-ċentri tad-dejta ffukati fuq l-effiċjenza, l-ispazju, l-ispiża, u l-affidabbiltà.

1. 30–50% Effiċjenza Ogħla tat-Trasferiment tas-Sħana=PUE aktar baxx

Iċ-ċentri tad-dejta jiġġieldu biex iżommu l-PUE taħt 1.3-u l-MCHEs huma arma sigrieta. Il-kanali tal-mikroskala tagħhom joħolqu erja tal-wiċċ speċifika massiva (200–350 m²/m³, 2–3x dik tal-mudelli tat-tubi-fin), li jġiegħlu refriġeranti (bħal R134a jew R410A) fi fluss turbulenti qawwi (numru Reynolds Re > 2300). Dan inaqqas ir-reżistenza termali, u jimbotta l-koeffiċjent tat-trasferiment tas-sħana għal 400–600 W/(m²·K) (vs. 200–300 W/(m²·K) għal tubu-fin).

Xi jfisser għalik: Għal tagħbija ta' tkessiħ ta' 100 kW, l-MCHEs jaqtgħu t-temperatura tal-kondensazzjoni bi 3-5 gradi. Kull waqgħa ta' grad tnaqqas l-użu tal-enerġija tal-kompressur b'2-3%, li tissarraf għal 25-35% inqas konsum tal-enerġija CRAC. Għal ċentru tad-dejta medju ta' 1000 m², jiġifieri 30,000–42,000 kWh f'iffrankar annwali tal-elettriku-u PUE niżel minn 1.4 għal taħt 1.25.

Perfetta għal: ċentri tad-dejta ta'-densità għolja (densità ta' enerġija > 300 W/m²) jew retrofitting ta' unitajiet CRAC qodma (l-ebda ħtieġa li tespandi l-ispazju biex tingħata spinta lit-tkessiħ).

2. 30–50% Iżgħar, 40–60% Eħfef: Issejvja Spazju Valuż taċ-Ċentru tad-Data

L-ispazju ta' l-art taċ-ċentru tad-dejta jiswa ħafna flus-u l-kondensaturi tradizzjonali tat-tubi-xewk jaħluh. It-tubu kollu-flat-tal-aluminju + id-disinn tal-pinen integrati tal-MCHEs jelimina l-liwjiet goffi tar-ram u l-ispazji tal-pinen li jtejbu l-mudelli tat-tubu-fin.

Għal setup ta' 100 kW imkessaħ bl-arja-:

Volum: MCHEs jieħdu ~ 0.8 m³ (vs. 1.2–1.3 m³ għal tubu-fin), jitwaħħlu faċilment fil-ġnub tar-rack jew kantunieri.

Piż: F'~80 kg (vs. 150 kg għal tubu-fin), l-MCHEs huma ideali għal unitajiet CRAC fuq il-bejt-inaqqsu t-tagħbija tal-bini u jnaqqsu l-ispejjeż tal-installazzjoni (mhux meħtieġ tagħmir ta' rfigħ tqil).

3. 50–70% Inqas Refriġerant: Aqta' l-Ispejjeż u Laħaq ir-Regoli Ambjentali

Refriġeranti bħall-R410A huma għaljin u regolati (grazzi għar-Regolament tal-UE dwar il-Gass F- u r-Regolament taċ-ĊinaEvalwazzjoni tal-Klassifikazzjoni tal-Karbonju Aħdar u Baxxa-għaċ-Ċentri tad-Data). Il-volum żgħir tal-kanal tal-MCHEs (1/3–1/2 dak tat-tubu-fin) inaqqas il-ħtiġijiet tar-refriġerant:

Sistema ta' 100 kW li tuża R410A teħtieġ biss 2.5–3.5 kg ta' refriġerant (vs. 8–10 kg għal tubu-fin)-iffrankar ta' ~300–390 CNY għal kull unità bil-quddiem.

Inqas punti ta' tnixxija (40% inqas minn tubu-fin, grazzi għal headers integrati) ifisser riskju ambjentali aktar baxx u l-ebda top-refriġerant li jiswa ħafna flus.

4. Reżistenza għall-Korrużjoni & MTBF ta' 10,000 Siegħa: Żomm is-CRACs Jħaddmu 24/7

Iċ-ċentri tad-dejta jaħdmu bla waqfien-u l-ħin ta' waqfien huwa katastrofiku. Il-kondensaturi tradizzjonali tat-tubi-fin ifallu kmieni minħabba l-korrużjoni galvanika tar-ram-aluminju, iżda l-MCHEs huma mibnija biex iservu:

Struttura mingħajr saldatura: L-ibbrejżjar bil-vakwu jelimina "lakuni tar-ram-aluminju" (grillu maġġuri tal-korrużjoni).

Kisjiet personalizzati: Kisjiet epoxy jew polytetrafluoroethylene (20–50 μm ħxuna) jagħtu spinta lir-reżistenza tal-bexx tal-melħ minn 500 siegħa għal aktar minn 1500 siegħa.

Ir-riżultat? MTBF (Mean Time Between Failures) jilħaq 10,000 siegħa-kważi d-doppju ta' dak tat-tubu-fin (5,000–6,000 siegħa). Inqas manutenzjoni=inqas waqfien għaċ-ċentru tad-dejta tiegħek.

Adattamenti Tekniċi Custom: Agħmel l-MCHEs Jaħdmu għas-CRAC Tiegħek

L-MCHEs mhumiex sostitut "drop-in"-jeħtieġu tweaks biex jaqblu mal-ħtiġijiet uniċi tas-CRACs. Hawn kif aħna ottimizzawhom għaċ-ċentri tad-dejta:

1. Disinn intelliġenti għal Fluttwazzjonijiet tat-Tagħbija u Storbju Baxx

Multi-kanali tal-pass: It-tagħbija tas-server tiżdied matul il-ġurnata u tinżel bil-lejl. L-MCHEs jużaw kanali ta 'fluss ta' 2-4 sezzjonijiet, flimkien ma 'valvi ta' espansjoni elettroniċi, biex jaġġustaw il-fluss tar-refriġerant: kapaċità sħiħa għall-qċaċet, kapaċità parzjali għal lulls. Dan jevita l-"ineffiċjenza ta'-tagħbija baxxa" li taffettwa l-kondensaturi tradizzjonali ta'-pass wieħed.

Xewk kwieti: Iċ-ċentri tad-dejta jeħtieġu storbju Inqas minn jew ugwali għal 60 dB (A). L-MCHEs jużaw xewk -pitch louvered (spazjar ta' 1.8–2.2 mm) u fannijiet tal-fluss tal-arja-baxx (1.5–2.0 m/s)-qtugħ ta' storbju bi 3–5 dB (A) vs.

2. (Protezzjoni tal-Korrużjoni u Imblukkar): Mibnija għal Ambjenti taċ-Ċentru tad-Data

It-trab, id-dħaħen tal-batteriji tal-UPS, u l-iskala tal-ilma huma perikli taċ-ċentru tad-dejta-MCHEs jindirizzawhom-fuq:

Kisi ta'-saff doppju kontra l--korrużjoni: Il-passivazzjoni tal-kromat (5-10 μm) tagħti spinta lill-adeżjoni, filwaqt li saff ta 'fuq epossidiku (20-30 μm) jimblokka l-midja korrużiva. It-testijiet juru li jirreżisti s-sadid għal aktar minn 8 snin fiċ-ċentri tad-dejta.

Soluzzjonijiet tal--imblukkar tal-ġenb tal-ilma (għal CRACs-mkessħa bl-ilma): Il-kanali MCHE (1–2 mm) huma suxxettibbli għall-iskala-għalhekk aħna nżidu:

Filtri tad-daħla ta 'l-istainless steel ta' 100 malji biex jinqabdu l-impuritajiet.

Kanali għax-xejn (daħla ta' 1 mm → ħruġ ta' 1.5 mm) biex inaqqsu l--spikes tar-rata tal-fluss li jikkawżaw skala.

Inibituri tal-iskala tal-grad tal-ikel-(eż., aċidu polycarboxylic) biex jestendu l-intervalli tat-tindif għal 12-il xahar (vs. 6 xhur għat-tubu-fin).

3. Integrazzjoni CRAC mingħajr saldatura: Ebda Skart, Ebda Tnixxija

L-MCHEs jaħdmu l-aħjar meta mqabbla mas-sistemi CRAC-aħna ottimizzaw kull konnessjoni:

Tqabbil tal-fann: Ix-xewk tal-MCHE għandhom 15–20% inqas reżistenza tal-arja minn tubu-fin. Aħna nużaw fannijiet ta' pressjoni-statika-baxxa (50–80 Pa) u veloċità ta' limitu f'Inqas minn jew ugwali għal 1400 rpm biex niffrankaw l-enerġija mingħajr ma nissagrifikaw it-tkessiħ.

Interfaċċji ta'-tnixxija: L-intestaturi integrati jaqtgħu l-għadd tal-interface minn 8–12 (tubu-fin) għal 2–4. Is-siġilli tal-ferrule doppji-żommu t-tnixxija Inqas minn jew ugwali għal 1×10⁻⁹ Pa·m³/s (għal kull testijiet ta' tnixxija tal-elju)-kritika għas-sikurezza tar-refriġerant.

Għaliex l-MCHEs Huma l-Futur tal-Kondensaturi CRAC

Għaċ-ċentri tad-dejta, l-MCHEs mhumiex biss skambjatur tas-sħana aħjar-huma mod kif jintlaħqu l-miri tas-sostenibbiltà, jitnaqqsu l-ispejjeż, u jżommu s-servers jaħdmu b'mod affidabbli. Kemm jekk qed tibni faċilità ta'-densità għolja jew taġġorna CRACs qodma, l-MCHEs jagħtu l-effiċjenza, l-iffrankar tal-ispazju, u d-durabilità li għandek bżonn biex tibqa' kompetittiva.

Lest biex tittrasforma l-kondensaturi CRAC tiegħek? Esplora kif l-MCHEs jistgħu jbaxxu l-PUE tiegħek u jagħtu spinta lill-prestazzjoni taċ-ċentru tad-dejta tiegħek illum.
